永磁同步變頻器
高壓永磁同步電機變頻器，以高速 DSP 為控制核心，采用空間電壓矢量控制技術、功率單元串聯多電平技術，以高可靠性、易操作、高性能為設計目標，滿足用戶各類負載調速節能、改善生產工藝的需要，屬高 - 高電壓源型變頻器。精準、高效控制高壓永磁同步電機。
1、強大的電機參數自學強大的電機參數自學習
高壓永磁同步電機變頻器可對永磁同步電機的定子電阻Rs、直軸電感Ld、交軸電感Lq、電機額定反電勢等參數進行準確辨識。辨識完畢后將數據記錄到EEPROM 中，以后不必再次辨識。通過電機參數可以對電機進行精準矢量控制。

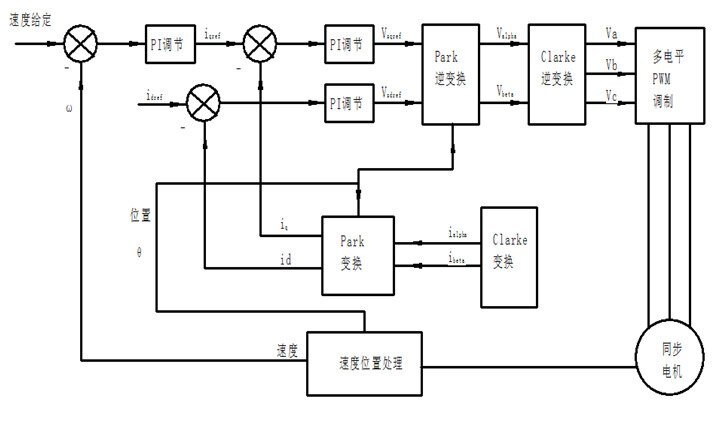

2、有感矢量控制
高壓永磁同步電機變頻器采用改進的空間矢量磁場定向控制策略，控制系統采用速度環和電流環雙閉環結構，高壓永磁同步電機變頻器系統采用轉速、電流雙閉環全數字化調速系統。有感矢量控制其速度由速度傳感器得到，與速度給定ω進行PI 調節后輸出轉矩電流給定iqref，idref勵磁電流給定是根據系統的動態需要進行調整其值根據不同的電機和負載得出的經驗值，電機三相電流反饋iu、iv、iw經傳感器采樣，然后經過Clarke，Park 變換輸出id、iq，id、iq值與給定值iqref、idref進行PI 調節后輸出Vq、Vd, 在經過逆變換輸出電機定子三相電壓Uu、Uv、Uw值驅動電機旋轉。

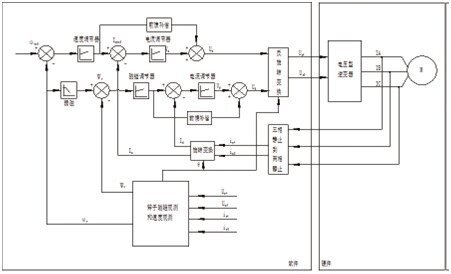

3、無感矢量控制

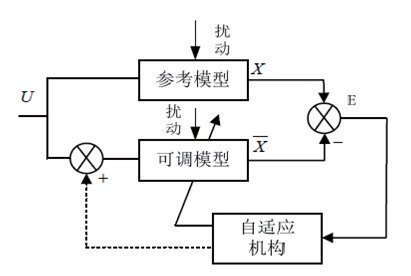

無感矢量控制的關鍵是通過電機定子側的電壓和電流估算出轉子位置和速度。估測器采用的模型參考自適應（MRAS）算法。一個模型參考自適應系統包含著兩種模型，分別為參考模型和可調模型，這兩個模型有著相同物理意義的輸出量，不同的是參考模型不含待估參數，而可調模型含有對應的待估參數。其基本思想為：參考模型與可調模型的輸出和狀態性能指標通過反饋比較器得到誤差方程，構造合適的自適應律，使得可調模型的控制對象能夠跟隨參考模型的動態響應，從而實現自適應實時調節。

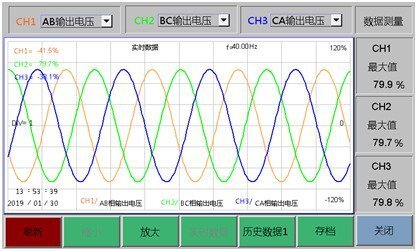

4、波形顯示、記錄全面
主控系統實時監測輸入電流、電壓，輸出電壓、電流，并實現其波形的顯示，還可對每相電壓、電流進行諧波分析，有助于用戶掌握設備的各種電量參數。

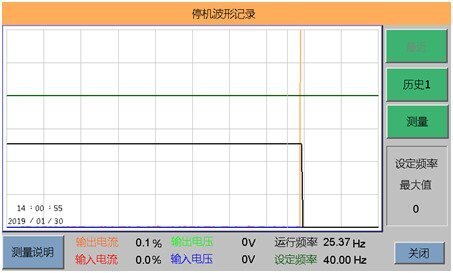

5、黑匣功能、智能分析
設備具有自動記錄運行狀態和顯示的功能，可查看保護前后共計200個點（100ms）的輸出電流、輸出電壓、設定頻率、運行頻率、輸入電流和輸入電壓值，方便日常維護及快速異常診斷。

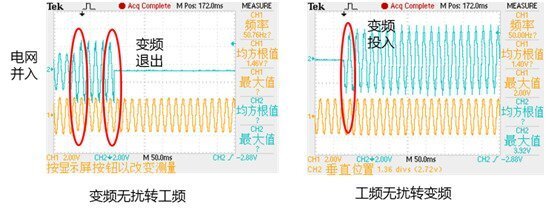

6、無擾切換、避免沖擊
變頻切工頻：變頻器將電動機帶到工頻頻率，通過對工頻電網頻率、相位和幅值進行檢測，然后調整變頻器輸出與工頻同頻同相。調整完畢，將電動機連接到電網端后脫開變頻器。工頻切變頻：首先變頻器通過檢測工頻電網頻率、相位和幅值，變頻器切入后直接輸出相應的電壓矢量到電機，最后將工頻退出。該技術可滿足多電機綜合控制及大容量電機軟啟動的需要，最大沖擊電流小于額定電流，真正做到快速軟切換和無大電流沖擊。
產品型號 | JD-BP37/38-F | JD-BP37/38-T | |
適用電機功率(kW) | 200kW-20000kW（以4極電機為標 準，6-12極電機按電流選型） | 200kW-5000kW（以4極電機為標準， 6-12極電機按電流選型） | |
輸 出 | 額定功率（kW） | 電機額定電壓下工作的功率： | |
200kW-20000kW | 200kW-5000kW | ||
額定電流（A） | 電機額定電壓下工作的電流 | ||
過載能力 | 105%連續
| 105%連續 | |
130%允許1分鐘
| 130%允許1分鐘 | ||
150%允許3秒
| 150%允許3秒 | ||
180%立即保護 | 180%立即保護 | ||
輸出電壓（kV） | 三相：0-6kV，（0-10kV） | ||
波形 | 多重化SPWM正弦波 | ||
輸 入
| 相數、頻率、電壓 | 三相，50Hz ，6kV（10kV） | |
允許波動 | 電壓：-10%~+10%，頻率：±5%，-10%~-35%降額連續運行 | ||
基 本 性 能 | 啟動頻率 | 0—10Hz可設定 | |
精度 | 模擬設定：最高頻率設定值的0.3%（25±10℃）以下 數字設定：最高頻率設定值的0.02%（-10~+50℃）以下 | ||
分辨率 | 模擬設定：最高頻率設定值的二千分之一 數字設定：0.01Hz（99.99Hz以下），0.1Hz（100Hz以上） | ||
效率 | >98%，額定輸出時 | ||
功率因數 | >0.95 | ||
控 制 | 加、減速時間 | 0.1~6000.0S，對加速、減速時間可以單獨設定 | |
電壓/頻率特性 | 由所選定的V/F曲線決定 | ||
PID | 手動設定PID參數 | ||
附屬功能 | V/F曲線、低頻補償、額定電流、電流保護界限設定 | ||
高壓隔離 | 電磁耦合，多通道光纖傳輸 | ||
控制電源輸入 | AC 220V 1kVA | ||
運 轉 | 運轉操作 | 本控（觸摸屏、柜門開關）操作、遠距離外控操作，上位機操作（可選） | |
頻率給定 | 觸摸屏數字給定、多段速給定，外控模擬信號（DC4~20mA）給定 | ||
運轉狀態輸出 | 繼電器狀態輸出，變頻器故障、報警、運行/停止等狀態指示 | ||
觸摸屏 | 輸入/出電壓、輸入/出電流、設定值、各單元故障狀態、運行狀態、變壓器 狀態、各單元母線電壓等 | ||
保護功能 | 電機過電流、整機過壓、整機欠壓、單元過電流、單元過壓、單元過熱、 單元輸入缺相、光纖通信故障等 | ||
環 境 | 使用場所 | 室內，沒有腐蝕或導電性氣體、灰塵、直射陽光、海拔1000米以下 | |
環境溫度/ 濕度 | -10℃~+40℃ / 20~90%RH 不結露 | ||
振動 | 5m/ s2（0.6g以下） | ||
保存溫度 | -20~+65℃（適用運輸?shù)榷虝r間的保存） | ||
冷卻方式及外殼防護等級 | 強迫風冷/IP31，水冷/IP40 | ||
變頻器型號
| 適配電機功率 | 外形尺寸 | 重量 | ||
寬度（W）（mm） | 深度（D）（mm） | 高度（H）（mm） | |||
JD-BP37-250F | 250 kW/6kV | 1700 | 1500 | 1900 | 1900 |
JD-BP37-280F | 280 kW/6kV | 1700 | 1500 | 1900 | 2000 |
JD-BP37-315F | 315 kW/6kV | 1700 | 1500 | 1900 | 2070 |
JD-BP37-355F | 355 kW/6kV | 1700 | 1500 | 1900 | 2150 |
JD-BP37-400F | 400 kW/6kV | 1700 | 1500 | 1900 | 2210 |
JD-BP37-450F | 450 kW/6kV | 1700 | 1500 | 1900 | 2320 |
JD-BP37-500F | 500 kW/6kV | 1700 | 1500 | 1900 | 2410 |
JD-BP37-560F | 560 kW/6kV | 1700 | 1500 | 1900 | 2480 |
JD-BP37-630F | 630 kW/6kV | 2200 | 1700 | 2120 | 3120 |
JD-BP37-710F | 710 kW/6kV | 2200 | 1700 | 2120 | 3250 |
JD-BP37-800F | 800 kW/6kV | 2200 | 1700 | 2120 | 3400 |
JD-BP37-1000F | 1000kW/6kV | 2200 | 1700 | 2120 | 3560 |
JD-BP37-1120F | 1120kW/6kV | 2200 | 1700 | 2120 | 3700 |
JD-BP37-1250F | 1250kW/6kV | 3300 | 1700 | 2420 | 4900 |
JD-BP37-1400F | 1400kW/6kV | 3300 | 1700 | 2420 | 5500 |
JD-BP37-1600F | 1600kW/6kV | 3600 | 1700 | 2420 | 6800 |
JD-BP37-1800F | 1800kW/6kV | 3600 | 1700 | 2420 | 7200 |
JD-BP37-2000F | 2000kW/6kV | 3600 | 1700 | 2420 | 8100 |
JD-BP37-2250F | 2250kW/6kV | 3600 | 1700 | 2420 | 9000 |
JD-BP37-2500F | 2500kW/6kV | 3600 | 1700 | 2420 | 9400 |
JD-BP37-2800F | 2800kW/6kV | 3600 | 1700 | 2420 | 9900 |
JD-BP37-3250F | 3250kW/6kV | 4600 | 1700 | 2420 | 11500 |
JD-BP37-4000F | 4000kW/6kV | 5900 | 1700 | 2420 | 12800 |
JD-BP37-4500F | 4500kW/6kV | 6500 | 1700 | 2420 | 14000 |
JD-BP37-5000F | 5000kW/6kV | 6500 | 1700 | 2620 | 15500 |
JD-BP37-5600F | 5600kW/6kV | 6500 | 1700 | 2620 | 16000 |
JD-BP37-6300F | 6300kW/6kV | 7100 | 1700 | 2620 | 17200 |
JD-BP37-7100F | 7100kW/6kV | 7100 | 1700 | 2620 | 17800 |
JD-BP37-F系列（6kV）選型規格與外形尺寸(不含切換柜/接線柜)
