補償知識點：SVG是啥？說說SVG工作原理
1、補償三相不平衡
假設A、B、C三相負載電流分別為：5A、10A、15A，這時候我們就認為此系統的三相電流出現了不平衡，三相電流完全平衡的狀態應該是A、B、C三相電流全部為10A。在某一個瞬時，C相的IGBT動作，將C相的交流電整流為直流電之后儲存在SVG內部的母線電容中，其原理就是將某相多出來的電流存儲到SVG母線電容中，然后從母線電容取出電流補償需要補償?shù)哪诚?。如圖所示。

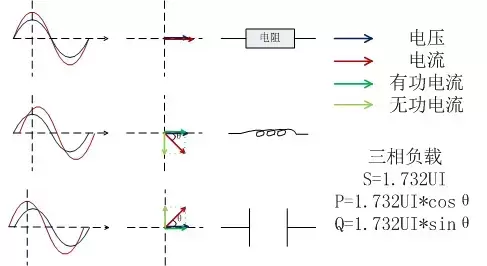

感性和容性負載電壓電流圖

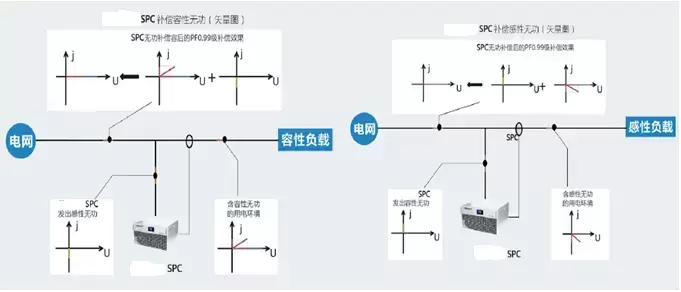

2、補償無功
SVG開啟后通過外部電流互感器（CT），實時檢測負載電流，并通過內部DSP計算來分析負載電流的無功含量，然后根據設置值來控制PWM信號發生器發出控制信號給內部IGBT使逆變器產生滿足要求的無功補償電流，實現動態無功補償?shù)哪康摹?/p>

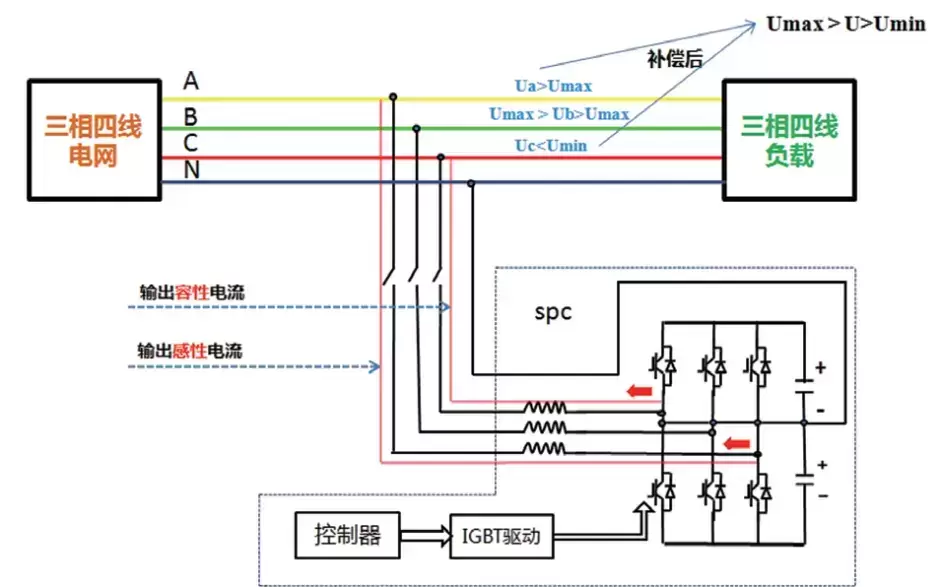

3、電壓支撐
SVG對補償點電壓進行采樣，將電壓信息傳遞給內部DSP，以判斷補償點電壓是否超過設定值，當電壓超過調壓上限（Umax）時，SVG輸出感性電流，降低電壓；當電壓低于調壓下限（Umin）時，SVG輸出容性電流，提升電壓。使各相電壓穩定在正常范圍內。
